MBR در مقابل MBBR در یک منطقه خدمات بزرگراه فوجیان: MBBR + فتوولتائیک خورشیدی منبع کربن را 51٪ و الکتریسیته 33٪ با کیفیت پساب برابر کاهش می دهد

مناطق خدمات بزرگراهی یکی از سخت ترین مکان ها در صنعت آب برای درمان هستند. ترافیک مسافران با تعطیلات و فصول به شدت نوسان می کند و در عرض چند روز هم جریان و هم بارهای آلاینده را بالا و پایین می کند. این سیستم باید استانداردهای تخلیه را در طول هر بار افزایش، حفظ کند، هزینه های عملیاتی را پایین نگه دارد، و - به طور فزاینده - ردپای کربن خود را به حداقل برساند. این مقاله دو فرآیند بیولوژیکی قوی، بیوراکتور غشایی (MBR) و راکتور بیوفیلم بستر متحرک (MBBR) را از طریق یک پروژه مقاوم سازی واقعی در منطقه خدمات بزرگراهی در استان فوجیان، چین، که در آن یک MBR قدیمی با یک واحد یکپارچه MBBR جفت شده با یک سیستم فتوولتائیک خورشیدی جایگزین شد، مقایسه می‌کند. نتیجه یک مقایسه غیرمعمول تمیز و مبتنی بر داده از عملکرد، هزینه و انتشار کربن است.

چرا مناطق خدماتی متفاوت هستند

یک منطقه خدمات بزرگراه، یک کارخانه شهری با نفوذ ثابت نیست. نمایه جریان آن تحت تسلط رویدادهای مجزا است: افزایش سفر در تعطیلات، اوج آخر هفته، و روزهای آرام هفته. سیستم‌های بیولوژیکی از بارگذاری جشن و قحطی متنفرند، زیرا باکتری‌های با رشد آهسته - به‌ویژه نیتریفایرها - به‌راحتی در طول سنبله‌های هیدرولیکی شسته می‌شوند و در هنگام آرامش گرسنه می‌مانند. بنابراین طراحی باید اولویت بندی شودمقاومت در برابر ضربهو عملیات ساده و قابل اعتماد بیش از ظرفیت تصفیه خام.

در تشدید چالش، این سایت دارای سه مشکل خاص بود که باعث تقویت مجدد شد:

هزینه های بالای نگهداری غشاغشاهای MBR به تمیز کردن منظم شیمیایی و در نهایت جایگزینی نیاز دارند - یک بار تکرار شونده سنگین برای تاسیساتی بدون کارکنان اختصاصی تصفیه آب تمام وقت.

تجهیزات پیریقابلیت اطمینان سیستم اصلی کاهش می‌یابد، با افزایش زمان از کار افتادن، انطباق را تهدید می‌کند.

بار در حال رشدافزایش تردد مسافران، تأسیسات را فراتر از ظرفیت طراحی اولیه خود سوق داده است و فضای سر درمانی بیشتری نسبت به MBR موجود می‌تواند از نظر اقتصادی فراهم کند.

ظرفیت طراحی است50 m³/d. کیفیت ورودی به طور قابل توجهی با ترافیک تعطیلات متفاوت است و پساب باید استاندارد کلاس 1 (GB 8978-1996) را داشته باشد. هر راه حلی باید نوسانات را کنترل کند، محدودیت های سایت را محدود کند و هزینه های سرمایه و عملیات را پایین نگه دارد.

انتخاب و طراحی فرآیند

MBR کیفیت پساب عالی را ارائه می دهد اما هزینه های نگهداری بالایی دارد. MBBR عملکرد متعادل، مقاومت در برابر ضربه قوی، تعمیر و نگهداری ساده‌تر و هزینه‌های عملیاتی پایین‌تر را ارائه می‌دهد - ویژگی‌هایی که مستقیماً بر روی واقعیت بارگذاری متغیر و کم پرسنل یک منطقه خدماتی نگاشت می‌شوند. بازسازی یک واحد یکپارچه MBBR بسته بندی شده را انتخاب کرد:8000 × 2400 × 2500 میلی متر، با حامل های HDPE در aنسبت پر شدن 30 درصدو یک دوره تاسیس بیوفیلم 16 روزه.

دو انتخاب طراحی شایسته توجه است. ابتدا واحد توسط a کنترل می شودسیستم هوشمند PLCبا نظارت خودکار و عملکرد APP از راه دور، به طوری که اپراتورها می توانند از هر کجا و بدون حضور در محل بر کارخانه نظارت کنند. دوم، الفسیستم فتوولتائیک خورشیدی با توان 761.75 کیلووات بر ثانیهبرای جایگزینی مصرف برق شبکه نصب شد - معادله کربن و انرژی را روی سر خود چرخاند. جدول 1 اهداف ورودی و پساب طراحی را فهرست می کند.

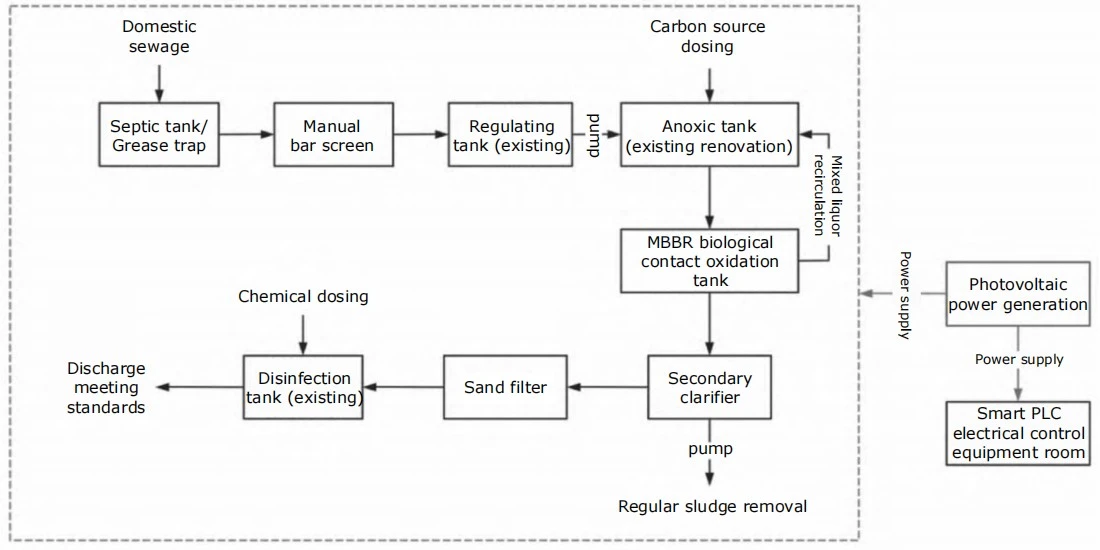

استاندارد تخلیه کلاس 1 GB 8978-1996. همه واحدها mg/L هستند به جز pH. جریان فرآیند ارتقا یافته در زیر نشان داده شده است.

مقایسه عملکرد درمان

پس از راه اندازی، سیستم MBBR طی 3 روز متوالی تحت نظارت قرار گرفت و با داده های MBR قبل از بازسازی مقایسه شد. جدول 2 نتایج را نشان می دهد - و آنها این فرض را به چالش می کشند که فقط یک غشاء می تواند پساب با کیفیت بالا را تحویل دهد.

همه واحدها mg/L هستند به جز pH. سیستم MBBR به دست آمدکیفیت پساب برابر یا بهتر در هر پارامتر، با عملکرد پایدار تحت شرایط نوسان ورودی. قابل توجه، پساب MBBR NH3-N به 2.44 میلی گرم در لیتر رسید - که بهترین MBR را شکست داد - و نفت به زیر 0.06 میلی گرم در لیتر رسید. بیوفیلم، نه غشاء، مانع را ایجاد کرد.

مزایای اقتصادی

تصویر هزینه جایی است که MBBR خود را از MBR جدا می کند. از آنجا که مقاوم سازی از مخازن موجود استفاده مجدد کرد و یک واحد بسته بندی شده نصب کرد، سرمایه گذاری سرمایه فقط انجام شد~ 400000 RMB بدون نیاز به کارهای عمرانی جدید. ترکیب پس انداز عملیاتی سال به سال:

صرفه جویی در منبع کربن 51٪.افزودن کربن خارجی از استات سدیم در 22.78 کیلوگرم در روز (MBR) به گلوکز در 11.09 کیلوگرم در روز (MBBR) کاهش یافت. بیوفیلم ضخیم‌تر کربن داخلی را بازیافت می‌کند، بنابراین کربن خارجی کمتری برای نیترات زدایی مورد نیاز است.

صرفه جویی در نیروی کار ~ 50000 یوان در سال.PLC هوشمند و نظارت APP از راه دور بازدیدهای معمول در محل را حذف می کند و هزینه کارکنان را به طور چشمگیری کاهش می دهد.

صرفه جویی در مصرف برق 33 درصدمصرف برق روزانه از 69.1 کیلووات ساعت در روز (MBR) به 46 کیلووات ساعت در روز (MBBR) کاهش یافت، زیرا فرآیند بیوفیلم به پمپ های غشایی، شستشوی هوا یا تجهیزات تمیز کردن شیمیایی نیاز ندارد.

تجزیه و تحلیل ردپای کربن

تجزیه و تحلیل دقیق ردپای کربن به دنبال انجام شدرهنمودهای IPCC 2019، پوشش انتشار مستقیم (CH4، N2O)، انتشار غیر مستقیم (الکتریسیته، مواد شیمیایی) و کاهش کربن (PV خورشیدی). جدول 3 نتایج را خلاصه می کند.

سه یافته از تجزیه و تحلیل برجسته می شود:

انتشار غیر مستقیم به طور چشمگیری کاهش یافت.مجموع کاهش‌های غیرمستقیم به 11.998 tCO2-eq/104t رسید که از این تعداد بود84.24 درصد از پس انداز مواد شیمیایی حاصل شده استو 15.76 درصد از برق. قطع دوز منبع کربن فقط یک برد هزینه عملیاتی نیست - بلکه بزرگترین اهرم کربن در این فرآیند است.

PV خورشیدی بر کاهش کل کربن غالب است.آرایه فتوولتائیک کمک کرد92.88 درصد از کل کاهش کربن، تولید 799800 کیلووات ساعت در سال برق تجدید پذیر. برای سایت‌های غیرمتمرکز با سقف یا زمین در دسترس، خورشیدی سریع‌ترین راه برای سوق دادن یک مرکز تصفیه به سمت صفر خالص است.

MBBR ذاتاً لاغرتر است.مصرف منبع کربن است2.1× کمتراز MBR، و مصرف برق 33 درصد کمتر است - حتی قبل از اینکه انرژی خورشیدی محاسبه شود. این فرآیند به خودی خود کمتر ساطع می کند و سپس خورشیدی بیشتر آنچه را که باقی می ماند حذف می کند.

خلاصه مقایسه فناوری

خوراکی های کلیدی

برای پروژه های استفاده مجدد از آب با بودجه، MBR استاندارد طلایی باقی می ماند.هنگامی که پساب برای استفاده مجدد و کیفیت در اولویت قرار می گیرد، قابلیت اطمینان مطلق غشا ارزش هزینه آن را دارد.

برای پروژه های انطباق-تخلیه با حساسیت هزینه، MBBR برنده است.این پروژه نشان می دهد MBBR عملکردی معادل با 51 درصد منبع کربن کمتر، 33 درصد برق کمتر و بدون تعمیر و نگهداری غشا ارائه می دهد - در حالی که در واقع اکثر پارامترهای پساب را بهبود می بخشد.

ادغام PV خورشیدی مزایای کربن را تقویت می کند.ترکیب MBBR + خورشیدی انتشارات غیرمستقیم را به میزان 12 tCO2-eq/104t کاهش داد، با آرایه ای که 92.88٪ از کاهش کل کربن را فراهم می کند.

کنترل هوشمند یک ضرب کننده نیرو است.نظارت خودکار و عملکرد APP از راه دور نیروی کار را کاهش می‌دهد، مصرف انرژی را بهینه می‌کند و مدیریت واقعی از راه دور را فعال می‌کند - برای سایت‌های غیرمتمرکز گرسنگی کارکنان بسیار مهم است.

MBBR برای برنامه های غیرمتمرکز و با بار متغیر ایده آل است- مناطق خدماتی، استراحتگاه ها و جوامع روستایی - که در آن قابلیت اطمینان، سادگی و هزینه چرخه زندگی عوامل تعیین کننده هستند.

نتیجه گیری

این پروژه منطقه خدمات بزرگراه فوجیان نشان می دهد که فناوری MBBR، همراه با کنترل های هوشمند و انرژی های تجدید پذیر، می تواندبا عملکرد درمان MBR مطابقت یا تجاوز کنددر حالی که صرفه جویی قابل توجهی در هزینه های عملیاتی و انتشار کربن ایجاد می کند. کاهش 51 درصدی مصرف منبع کربن، کاهش 33 درصدی مصرف برق، و حذف کامل تعمیر و نگهداری غشاء، MBBR را به انتخابی قانع‌کننده برای کاربردهای غیرمتمرکز تبدیل می‌کند که در آن قابلیت اطمینان، سادگی و هزینه چرخه عمر بسیار مهم است.

این درس فراتر از حوزه های خدماتی است. هر سایتی که با نوسانات بار، پرسنل محدود، بودجه‌های کم، یا دستور خالص صفر مواجه است، باید MBBR + خورشیدی را با جایگزین‌های مبتنی بر غشاء قبل از متعهد شدن به قطار درمانی مقایسه کند. داده‌ها در اینجا نشان می‌دهند که فرآیند بیوفیلم، که به درستی طراحی شده باشد، دیگر مصالحه‌ای در کیفیت نیست - این یک تصمیم تجاری بهتر است.

این مقاله بر اساس مقاله "تحلیل مقایسه ای فرآیندهای MBR و MBBR در تاسیسات تصفیه فاضلاب منطقه خدمات بزرگراه" (لی لین، 2025) است. اگر در حال بررسی گزینه های درمان بیولوژیکی برای برنامه های غیرمتمرکز هستید، برای بحث در مورد اینکه آیا MBBR برای پروژه شما مناسب است یا خیر، تماس بگیرید.
