فرآیند کار و مکانیسم ته نشینان لوله در تصفیه آب مدرن

اصول بنیادی فناوری ته نشین کننده لوله

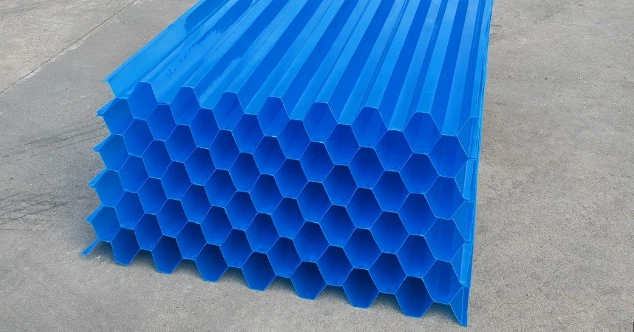

ته نشین کننده های لوله، همچنین به عنوان ته نشین کننده صفحه مایل شناخته می شوند، نشان دهنده هستندنوآوری حیاتیدر فناوری ته نشینی که انقلابی در فرآیندهای جداسازی جامد-مایع در تصفیه آب و فاضلاب ایجاد کرده است. به عنوان یک متخصص تصفیه فاضلاب با تجربه میدانی گسترده، من به طور مستقیم شاهد بوده ام که چگونه این سیستم ها کارایی و نیازهای ردپای حوضه های رسوب را در کاربردهای متعدد تغییر داده اند. اصل علمی زیربنایی به اوایل قرن بیستم باز می گردد، اما ساکنان مدرن لوله این مفهوم را برای دستیابی به آن اصلاح کرده اند.عملکرد قابل توجهدر یک پیکربندی فشرده

مکانیسم کار اساسی ته نشین کننده های لوله بر اساس "نظریه عمق کم" عمل می کند که نشان می دهد با کاهش فاصله ته نشینی، راندمان ته نشینی به طور قابل توجهی بهبود می یابد. حوضه‌های رسوب‌گذاری سنتی به ذرات نیاز دارند تا در چندین فوت عمق ته نشین شوند، در حالی که ته نشین‌کننده‌های لوله‌ای با فاصله‌های ته نشینی تنها چند اینچ به همان جدایی دست می‌یابند. این کاهش در فاصله ته نشینی مستقیماً به معنی استزمان ماندگاری را به طور چشمگیری کاهش دادونیازهای ردپایی به میزان قابل توجهی کمتر است. هندسه ماژول‌های ته‌نشین‌کننده لوله، این محیط بهینه‌شده را با ارائه کانال‌های شیب‌دار متعددی ایجاد می‌کند که فرآیند رسوب‌گذاری را به‌طور مؤثر به هزاران منطقه ریز{1}} موازی تقسیم می‌کند.

ویژگی‌های هیدرولیکی در این لوله‌های شیب‌دار شرایط جریان منحصربه‌فردی را ایجاد می‌کند که در آن جریان آرام افزایش می‌یابد و به گرانش اجازه می‌دهد تا جامدات معلق را به طور موثر از جریان مایع جدا کند. همانطور که آب از طریق کانال های شیبدار به سمت بالا جریان می یابد، مواد جامد ته نشین شده در امتداد سطوح لوله به سمت پایین می لغزند و جریان را در جهت جریان مخالف می کنند و در یک قیف لجن در زیر ماژول ها جمع می شوند. این روند مستمر به دست می آوردراندمان شفاف سازی مداوم بالاحتی در سرعت‌هایی که حوضه‌های رسوب‌گذاری معمولی با حجم مشابه را تحت تأثیر قرار می‌دهند. ماهیت مدولار سیستم های ته نشینی لوله امکان اجرای انعطاف پذیر در ساخت و سازهای جدید و مقاوم سازی حوضه های موجود را برای افزایش ظرفیت بدون گسترش ردپای فیزیکی فراهم می کند.

جزئیات گام به گام-فرآیند کاری ته نشینان لوله

1. توزیع ورودی و استقرار جریان اولیه

روند درمان با شروع می شودتوزیع مناسب جریانهمانطور که آب ته نشین نشده وارد حوضه ته نشینی لوله می شود. این مرحله اولیه برای بازده کلی بسیار مهم است، زیرا توزیع ناهموار می‌تواند اتصال کوتاه- ایجاد کند و عملکرد ته‌نشینی را کاهش دهد. طراحی ورودی معمولاً دارای حفره‌ها یا دیوارهای سوراخ‌دار است تا از توزیع یکسان جریان در کل مقطع- ماژول‌های ته‌نشین‌کننده لوله اطمینان حاصل شود. در سیستم های بهینه طراحی شده، این توزیع باحداقل تلاطمبرای جلوگیری از تعلیق مجدد مواد جامد ته نشین شده قبلی و حفظ پایداری لخته شیمیایی تشکیل شده در مراحل قبلی تصفیه.

با نزدیک شدن آب به ماژول های ته نشین کننده لوله، سرعت آن اندکی کاهش می یابد و به ذرات لخته بزرگتر اجازه می دهد که مسیر ته نشینی خود را حتی قبل از ورود به گذرگاه های شیبدار آغاز کنند. این ته نشینی اولیه سنگدانه های سنگین تر نشان دهنده افزایش کارایی ارزشمند است که بارگذاری جامدات را بر روی خود ته نشینان لوله کاهش می دهد. انتقال هیدرولیک از حجم حوضه بزرگتر به آرایه لوله محدود باید به دقت مهندسی شود تا از جت و کانالی که می تواند عملکرد را به خطر بیندازد، جلوگیری شود. طرح‌های مدرن اغلب شامل مناطق انتقالی با دهانه‌های به تدریج کوچک‌تر می‌شوند تا جریان را بدون ایجاد جریان‌های گردابی مخرب یا مناطق مرده‌ای که ممکن است جامدات تجمع کنند، به آرامی به درون ته نشین‌کننده‌های لوله هدایت کنند.

2. استقرار جریان آرام در لوله های شیبدار

هنگامی که جریان وارد کانال های لوله جداگانه می شود، الفانتقال به جریان آرامرخ می دهد، که برای جداسازی کارآمد ذرات ضروری است. لوله های موازی متعدد به طور موثر جریان کل را به جریان های کوچک متعددی تقسیم می کنند که هر کدام با اعداد رینولدز به طور قابل توجهی کاهش یافته است که به جای شرایط آشفته به نفع شرایط آرام است. این محیط هیدرولیکی به گرانش اجازه می دهد تا بدون مانع روی ذرات معلق عمل کند و مهاجرت قابل پیش بینی آنها را به سمت سطوح لوله رو به پایین- ممکن می سازد. هندسه لوله خاص-معمولاً شش ضلعی، مستطیلی یا دایره‌ای-بر ویژگی‌های جریان و راندمان ته‌نشینی تأثیر می‌گذارد، با هر نمایه مزایای مشخصی برای کاربردهای مختلف ارائه می‌دهد.

جهت شیب لوله ها، به طور کلی بین 45 تا 60 درجه از افقی، تعادل بهینه را بین فاصله ته نشینی عمودی و سرعت جریان رو به جلو ایجاد می کند. در این زاویه، ذرات ته نشین شده بلافاصله شروع به لغزش به سمت پایین در امتداد سطح لوله به دلیل گرانش می کنند، در حالی که جریان آب به سمت بالا ادامه می دهد و مایع شفاف شده را به سمت خروجی می برد. این حرکت کنونی شمارنده نشان دهنده این استاصل عملیاتی اصلیکه ته نشین کننده های لوله را بسیار موثر می کند. مساحت سطحی که توسط لوله های متعدد ایجاد می شود، یک منطقه ته نشینی موثر عظیم در یک فضای فیزیکی فشرده ایجاد می کند، با تاسیسات معمولی بین 5 تا 10 برابر ظرفیت ته نشینی حوضه های معمولی با ردپایی معادل.

3. ته نشینی ذرات و مکانیسم لغزش سطحی

همانطور که آب از طریق کانال های شیبدار به سمت بالا جریان می یابد، ذرات معلق تجربه می کنندنشست گرانشی پیوستهبه سمت سطوح لوله رو به پایین-. فاصله ته نشینی کوتاه شده-برابر فقط با ارتفاع عمودی بین سطوح بالایی و پایینی لوله-به ذرات ته نشین شده حتی آهسته اجازه می‌دهد تا در مدت زمان کوتاهی در داخل لوله‌ها به سطح برسند. هنگامی که ذرات با سطح لوله تماس پیدا می کنند، با سایر جامدات ته نشین شده ترکیب می شوند و لغزش رو به پایین خود را به عنوان یک لایه در حال رشد از لجن آغاز می کنند. این حرکت لغزشی به دلیل مولفه گرانش است که به موازات سطح لوله عمل می کند، که بر حداقل نیروهای اصطکاک و چسبندگی غلبه می کند.

تجمع لجن روی سطوح لوله نشان می دهدویژگی‌های جریان پلاستیکی شبه-، با مشخصات سرعت در سراسر لایه لجن متفاوت است. رابط بین آب جاری و لجن متحرک یک لایه مرزی پویا ایجاد می کند که در آن جذب ذرات اضافی از طریق برخورد و چسبندگی اتفاق می افتد. چرخه های نگهداری منظم شامل اجازه دادن به لجن برای انباشته شدن به ضخامت بهینه قبل از چرخه شستشو است، زیرا این لایه انباشته شده در واقع با ایجاد سطح اضافی برای رهگیری ذرات، کارایی ته نشینی را بهبود می بخشد. با این حال، باید از تجمع بیش از حد جلوگیری کرد، زیرا در نهایت می‌تواند جریان را محدود کرده و بازده کلی را کاهش دهد، و اهمیت طراحی سیستم حذف لجن مناسب را برجسته می‌کند.

4. مدیریت جمع آوری و خروجی آب شفاف

به دنبال فرآیند جداسازی در لوله های شیبدار،آب شفاف ظاهر می شوداز بالای ته نشین کننده های لوله با کاهش قابل توجهی غلظت جامدات معلق. این جریان شفاف شده در مخازن پساب یا لباسشویی های قرار گرفته در بالای ماژول های ته نشین کننده لوله جمع آوری می شود. طراحی این سیستم‌های جمع‌آوری باید از برداشت یکنواخت در کل سطح ته نشین‌کننده اطمینان حاصل کند تا از مناطق با سرعت بالا محلی- که می‌توانند آب ته نشین نشده را به داخل پساب بکشند، جلوگیری کند. نرخ بارگذاری سرریز-معمولاً کمتر از 10 متر مکعب بر ساعت در هر متر طول سرریز حفظ می‌شود-شرایط سطحی آرامی را تضمین می‌کند که روند نشست را در زیر مختل نمی‌کند.

کیفیت پساب نهایی تا حد زیادی به این مرحله جمع آوری بستگی دارد، زیرا طراحی نامناسب می تواند تلاطمی را دوباره ایجاد کند که ذرات ریز را در نزدیکی سطح آب مجدداً معلق می کند. تاسیسات مدرن اغلب دارای حفره‌ها یا تخته‌های کف‌شویی در پساب‌شویی‌ها هستند تا از ورود جامدات شناور به جریان آب شفاف جلوگیری کنند. علاوه بر این، انتقال از ماژول های ته نشین کننده لوله به لباسشویی های جمع آوری باید از نظر هیدرولیکی صاف باشد تا از تشکیل گردابی که می تواند مواد جامد ته نشین شده را به سمت بالا بکشد، جلوگیری کند. در سیستم‌هایی که آب را برای مصارف آشامیدنی تصفیه می‌کنند، این آب شفاف معمولاً به فرآیندهای فیلتراسیون می‌رود، در حالی که در کاربردهای صنعتی ممکن است مستقیماً به سمت ضدعفونی یا تخلیه حرکت کند.

5. چرخه تجمع و حذف لجن

در زیر ماژول های ته نشین کننده لوله،لجن ته نشین شده جمع می شوددر بخش‌های پایین{0}}قیف حوضه رسوب‌گذاری. هندسه این قیف‌های لجن برای تقویت یکپارچگی طراحی شده است و در عین حال سطح در معرض جریان رو به بالا را به حداقل می‌رساند که ممکن است جامدات انباشته شده را مجدداً معلق کند. لجن لغزنده خارج شده از انتهای پایین کانال های لوله در این مناطق تجمع می یابد و به تدریج از طریق تراکم متمرکز می شود زیرا کسرهای مایع سبک تر به سمت بالا جابجا می شوند. این فرآیند ضخیم شدن طبیعی حجم مورد نیاز برای جابجایی در تجهیزات پردازش لجن بعدی را کاهش می دهد.

حذف لجن انباشته شده از طریقاستخراج دوره ایاز طریق دریچه های خودکار متصل به لوله های جمع آوری لجن. فرکانس و مدت این چرخه های حذف لجن، پارامترهای عملیاتی حیاتی هستند که باید برای هر کاربرد خاص بهینه شوند. لجن زدایی بسیار مکرر باعث هدر رفتن آب و انرژی می شود، در حالی که فرکانس ناکافی اجازه می دهد تا سطح لجن بیش از حد بالا برود و به طور بالقوه در عملکرد ته نشین کننده لوله تداخل ایجاد کند. سیستم های کنترل مدرن اغلب از آشکارسازهای سطح پتوی لجن یا تایمرهای بر اساس حجم جریان برای شروع توالی حذف لجن استفاده می کنند. در برخی از تاسیسات پیشرفته، لجن ته نشین شده به طور پیوسته با نرخ کنترل شده ای که با بارگذاری جامد مطابقت دارد، استخراج می شود و سطح لجن ثابت بهینه برای راندمان جداسازی حفظ می شود.

جدول: ویژگی های عملکرد تسویه کننده لوله در سراسر برنامه ها

ملاحظات طراحی برای عملکرد بهینه ته نشین کننده لوله

پارامترهای بارگذاری هیدرولیک

ایننرخ بارگذاری سطحیبحرانی ترین پارامتر طراحی برای سیستم های ته نشین کننده لوله را نشان می دهد که به صورت جریان در واحد سطح پیش بینی شده (معمولا m³/m²·h) بیان می شود. این پارامتر سرعت جریان رو به بالا را از طریق ته نشین ها تعیین می کند و باید به دقت در برابر ویژگی های ته نشینی ذرات لخته شده متعادل شود. نرخ بارگذاری بیش از حد بالا باعث آبشستگی و انتقال مواد جامد ته نشین شده می شود، در حالی که نرخ های بیش از حد محافظه کارانه ظرفیت سیستم را کم استفاده می کند. برای اکثر کاربردها، نرخ بارگذاری بهینه بین 1.5-3.5 m³/m²·h است، اگرچه برنامه های خاص ممکن است خارج از این محدوده بر اساس دمای آب، ویژگی های ذرات و پیش تصفیه شیمیایی عمل کنند.

رابطه بین بارگیری هیدرولیکی و راندمان ته نشینی از یک الگوی قابل پیش بینی کلی پیروی می کند، با افزایش بارگذاری تا رسیدن به آستانه بحرانی که در آن عملکرد به شدت کاهش می یابد، راندمان به تدریج کاهش می یابد. اینپدیده صخره عملکردحفظ حاشیه های طراحی کافی برای سازگاری با تغییرات جریان بدون عبور از این مرز عملیاتی را ضروری می کند. علاوه بر این، نسبت اوج به جریان متوسط ​​به طور قابل توجهی بر تصمیمات طراحی تأثیر می‌گذارد، با سیستم‌هایی که تنوع بالایی را تجربه می‌کنند، اغلب از یکسان‌سازی جریان- یا قطارهای تصفیه چندگانه برای حفظ عملکرد در محدوده عملیاتی استفاده می‌کنند. نسبت طول لوله به

هندسه لوله و مشخصات پیکربندی

اینابعاد فیزیکیمجزای کانال های لوله به طور قابل توجهی بر عملکرد هیدرولیک و ویژگی های جابجایی مواد جامد تأثیر می گذارد. قطر یا فاصله لوله معمولاً بین 25 تا 100 میلی متر است، با قطرهای کوچکتر سطح بیشتری را فراهم می کند اما حساسیت بیشتری به گرفتگی دارد. طول لوله ها به طور کلی بین 1.0 تا 2.0 متر است و نیاز به زمان اقامت کافی را در مقابل ملاحظات عملی در مورد پشتیبانی ساختاری و دسترسی به نگهداری متعادل می کند. شکل خاص لوله‌ها-چه شش ضلعی، مستطیلی یا دایره‌ای-هم بر راندمان هیدرولیکی و هم بر پایداری ساختار مجموعه‌های ماژول تأثیر می‌گذارد.

پیکربندی مدولار ته نشین‌کننده‌های لوله در حوضه ته نشینی باید چندین ملاحظات عملی، از جملهدسترسی برای نگهداری, یکپارچگی ساختاری، وتوزیع هیدرولیک. ماژول‌ها معمولاً در بخش‌های قابل مدیریت ساخته می‌شوند که می‌توانند به صورت جداگانه برای بازرسی یا تمیز کردن بدون آفلاین کردن کل سیستم حذف شوند. سازه تکیه گاه باید نه تنها در برابر نیروهای هیدرولیکی در حین کار، بلکه در برابر وزن لجن انباشته شده و روش های تمیزکاری مکانیکی گاه به گاه مقاومت کند. مواد مدرن برای ته نشین‌کننده‌های لوله شامل پلاستیک‌های مختلف (PVC، PP، CPVC) هستند که برای سطوح صاف انتخاب شده‌اند که باعث لغزش لجن، مقاومت شیمیایی و عمر طولانی در محیط‌های تصفیه آب می‌شوند.

مزایای عملیاتی سیستم های ته نشین کننده لوله

اجرای ته نشینان لوله تحویل می دهدمزایای عملیاتی متعددکه پذیرش گسترده آنها را در برنامه های مختلف تصفیه آب توضیح می دهد:

کاهش ردپامهم‌ترین مزیت ته‌نشین‌کننده‌های لوله، توانایی آن‌ها در کاهش ۷۰ تا ۹۰ درصد فضای فیزیکی مورد نیاز برای ته‌نشینی نسبت به حوضه‌های معمولی است. این ردپای جمع و جور امکان گسترش تصفیه خانه را در محدودیت های شدید سایت فراهم می کند و هزینه های ساخت و ساز عمرانی برای تاسیسات جدید را کاهش می دهد. کارایی فضا، شفاف سازی پیشرفته را برای کاربردهایی که در آن رسوب گذاری معمولی به دلیل محدودیت فضا غیرعملی است، امکان پذیر می کند.

پایداری فرآیند افزایش یافته: ساکنان لوله نشان می دهندثبات عملکرد برتردر طول تغییرات جریان و تغییرات در کیفیت آب ورودی. کانال های موازی متعدد، افزونگی ذاتی را ایجاد می کنند، با کاهش عملکرد به تدریج و نه فاجعه بار با نزدیک شدن به محدودیت های طراحی اتفاق می افتد. این انعطاف پذیری در برابر شرایط ناراحت کننده، ته نشین کننده های لوله را برای کاربردهایی با نرخ جریان یا بارگذاری جامدات بسیار متغیر، مانند عملیات دسته ای صنعتی یا سیستم های شهری که نفوذ آب طوفان را تجربه می کنند، ارزشمند می کند.

کاهش مصرف مواد شیمیایی: جداسازی جامدات بسیار کارآمد به دست آمده توسط ته نشینان لوله اغلب امکان پذیر استکاهش تقاضای منعقد کنندهدر مقایسه با رسوب گذاری معمولی راندمان جذب ذرات بهبود یافته امکان بهینه سازی پیش تصفیه شیمیایی را فراهم می کند و بسیاری از تاسیسات کاهش 10 تا 30 درصدی در مصرف منعقد کننده را گزارش می دهند و در عین حال کیفیت پساب را حفظ یا بهبود می بخشند. این کاهش شیمیایی به صرفه جویی قابل توجه در هزینه های عملیاتی و کاهش تولید لجن است.

انعطاف پذیری مقاوم سازی: ماهیت ماژولار ته نشین کننده های لوله، ساده بودن را امکان پذیر می کندمقاوم سازی حوضه های موجودبرای افزایش ظرفیت یا بهبود عملکرد. بسیاری از تصفیه خانه ها با موفقیت حوضه های رسوب گذاری معمولی را با ته نشین کننده های لوله ارتقا داده اند تا جریان های افزایش یافته یا نیازهای شدیدتر پساب را بدون گسترش ردپای فیزیکی خود برطرف کنند. این رویکرد مقاوم سازی معمولاً افزایش ظرفیت 50-150٪ را ارائه می دهد در حالی که اغلب کیفیت پساب را به طور همزمان بهبود می بخشد.

تجزیه و تحلیل عملکرد مقایسه ای

هنگامی که در برابر فن آوری های ته نشینی جایگزین ارزیابی می شود، ته نشینان لوله به طور مداوم نشان می دهندمزیت های رقابتیدر کاربردهای خاص در مقایسه با حوضچه‌های مستطیلی معمولی، ته‌نشین‌کننده‌های لوله به فضای کمتری نیاز دارند و عملکرد ثابت‌تری را ارائه می‌کنند، اگرچه ممکن است هزینه‌های اولیه تجهیزات اولیه بالاتری داشته باشند. در مقابل ته نشین کننده های صفحه، ته نشین کننده های لوله عموماً مقاومت بالاتری در برابر رسوب گیری و دسترسی آسان تر به تعمیر و نگهداری ارائه می دهند، اگرچه سیستم های صفحه گاهی اوقات بازده ته نشینی نظری کمی در شرایط ایده آل به دست می آورند. انتخاب بین فن‌آوری‌ها در نهایت به عوامل خاص سایت از جمله فضای موجود، ویژگی‌های جریان، تخصص اپراتور و ملاحظات هزینه چرخه عمر- بستگی دارد.

عملکرد تخلیه‌کننده‌های لوله باید به‌طور کلی ارزیابی شود، نه تنها سرمایه‌گذاری، بلکه هزینه‌های عملیاتی بلندمدت و قابلیت اطمینان نیز در نظر گرفته شود. در بیشتر موارد،مزیت هزینه چرخه عمر-به دلیل حداقل نیاز به تعمیر و نگهداری، کاهش مصرف مواد شیمیایی و بهره وری انرژی، به شدت از ته نشین کننده های لوله حمایت می کند. سادگی مکانیکی ته نشین‌کننده‌های لوله-بدون قطعات متحرک-در مقایسه با سیستم‌های شفاف‌سازی مکانیکی پیچیده‌تر به قابلیت اطمینان بالا و کمترین توجه عملیاتی منجر می‌شود. این سادگی عملیاتی آنها را به ویژه برای تأسیساتی با کارکنان فنی محدود یا تأسیسات راه دور که ممکن است تعمیر و نگهداری پیچیده در دسترس نباشد، مناسب می کند.

تحولات آتی در فناوری تسویه کننده لوله

تکامل مداوم فناوری ته نشین کننده لوله بر روی آن تمرکز داردنوآوری مواد, بهینه سازی طراحی، وادغام با فرآیندهای مکمل. فرمول‌های پلیمری پیشرفته با مقاومت در برابر اشعه ماوراء بنفش، صافی سطح افزایش یافته و استحکام ساختاری بیشتر به افزایش عمر مفید و بهبود عملکرد ادامه می‌دهند. مدل‌سازی دینامیک سیالات محاسباتی (CFD) بهینه‌سازی دقیق هندسه و آرایش لوله را برای به حداکثر رساندن کارایی و در عین حال به حداقل رساندن افت فشار و پتانسیل رسوب ممکن می‌سازد.

ادغام ته نشینان لوله با سایر فرآیندهای تصفیه نشان دهنده مرز دیگری است، با سیستم های ترکیبیبهبود عملکرد هم افزایی. نمونه‌ها شامل سیستم‌هایی هستند که ته‌نشین‌کننده‌های لوله را با شناورسازی هوای محلول برای ته‌نشینی سخت‌تر--ذرات ترکیب می‌کنند، یا تأسیساتی که در آنها ته‌نشین‌کننده‌های لوله با فرآیندهای تصفیه بیولوژیکی برای حذف بهتر مواد مغذی همراه می‌شوند. همانطور که الزامات تصفیه آب به طور فزاینده سخت‌گیرانه می‌شود و کمبود آب تاکید بیشتری بر استفاده مجدد می‌کند، نقش ته‌نشین‌کننده‌های لوله در قطارهای تصفیه پیشرفته همچنان گسترش می‌یابد و جایگاه آنها را به عنوان یک جزء اساسی زیرساخت مدرن تصفیه آب مستحکم می‌کند.
